3. 1.1 形式

沉降除塵器的形式可分為水平氣流沉降除塵器和垂直氣流沉降除塵器兩種。
水平氣流沉降除塵器如圖3-1所示s它是把 輸送氣體的管道的一部分加以擴大，使氣體速度 降低，并保持一定時間，讓粉塵從氣體中沉降下 來。一般，當氣體流速為1. 5?2.0m/S時，可除 去200?400pm的塵粒^

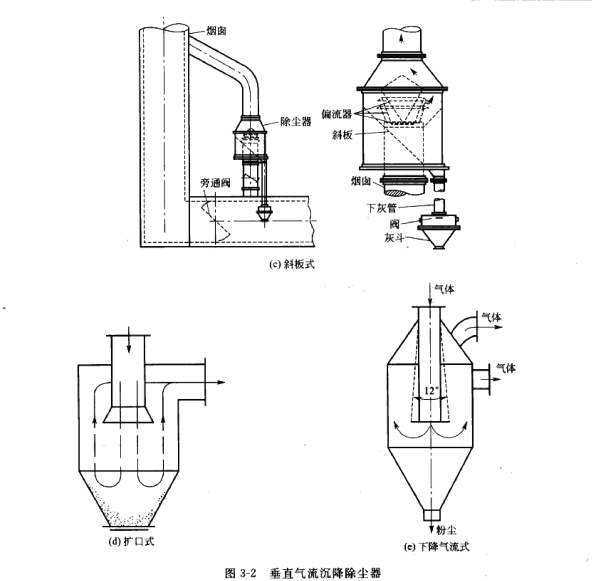

垂直氣流沉降除塵器是一種風選器，可除去 沉降速度大于氣流上升速度的粉塵9圖；3-2U)

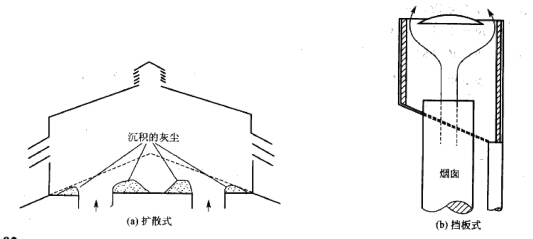

為簡單的一種.含塵氣體進人沉降除塵器后，大顆粒沉降在人U處的周?chē)D3-2(b)和 (c)是在氣體出門處加-擋板，使氣流偏轉方向后冉流出，以幫助粉塵沉降。圖3，2(d)為 擴口式，使氣流速度降低，有利于塵粒沉降。圖3-2(e)是氣體和塵粒向下流動方向相廠

3.1.2工作原理

(I)粉塵的沉降原理

沉降除塵是利用粉塵々氣體的密度不同的原理，使粉塵靠自身的重力作用從氣體中自然 沉降來達到凈化氣體的目的?其結構簡單、體積大、阻力小、效率低，用于一級粗凈化的

場合。

圖3-3為含塵氣體在水平流動情況下理想的塵粒重 力沉降。如果要使塵粒在沉降除塵器內從氣流中分離 出來，必須在通過沉降除塵器的時間內，從進人沉降 除塵器時的位置，降落到沉降除塵器的底部。

?

塵粒從沉降除塵器的頂部降落到底部所需的時 間為：

Ts - H/vt (3-1)

式中 H沉降除塵器的高度，

%——塵粒的沉降速度，m/%
士忍貌r;

m 3-3粉塵重力沉降原理
含塵氣
氣流在沉降除塵器內停留時間為;

式中L——沉降除塵器的長度，m; v沉降除塵器內氣流速度，

(2)塵粒的沉降速度

根據斯托克斯定律，在層流條件下，塵粒的沉降速度為；

dHp^-p)g

叫 18/i ^
TV 一塵粒的沉降速度.m/w
d — 一塵粒直徑， m;
Pc 塵粒密度， kg/m3 ；
P— 一氣體密度， kg/ma }
y- 一氣體黏度， Pa * s ；
s 一重力加速度t 9.81m/s2。

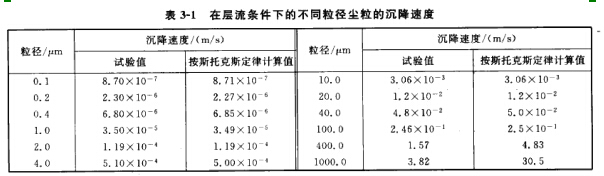

在足流條件下，密度為lOOOkg/m3的不同粒徑塵粒，根據斯托克斯定律實驗得到的沉 降速度R見表

(3)氣體流速

含塵氣體在沉降除塵器截面上的流速依含塵氣體的臨界速度確定。
-含塵氣體的臨界速度，m/s；

流線系數，取10?20，隨塵粒直徑減少而遞增； 塵粒直徑，m;

塵粒密度，kg/m3 f 氣體密度，kg/m3。
I I
P
含塵氣體的流速為臨界速度的0. 5?0. 75倍，一般在0. 2?0. 8m/s范圍內選取6
